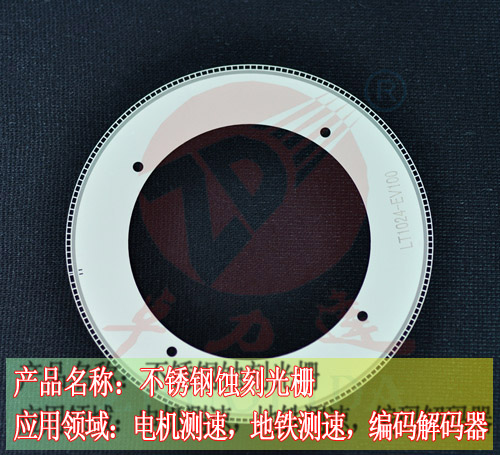

金屬碼盤常規有：100/200/400/600/1200 脈沖。

用金屬碼盤一般為：100/200/400脈沖，400以上因精密度高，大多選用玻璃碼盤。

金屬厚度：0.05/0.08/0.1/0.15/0.2等。

要求：公差0.02-0.04mm.孔徑部分要均勻。

當然，機械用碼盤脈沖及厚度另當別論了。此類一般精密度較低，無需使用蝕刻技術制作

金屬是一種具有光澤、富有延展性、容易導電、導熱等性質的物質。金屬的上述特質都跟金屬晶體內含有自由電子有關。在自然界中，絕大多數金屬以化合態存在，少數金屬例如金、鉑、銀、鉍以游離態存在。　

碼盤的材料有玻璃、金屬、塑料：玻璃碼盤是在玻璃上沉積很薄的刻線，其熱穩定性好，精度高，易碎，成本高；金屬碼盤腐蝕加工直接以通和不通刻線，不易碎，經濟實用，外形美觀，其熱穩定性就要比玻璃的強

應用行業：主要應用于電機測速，編碼器等

經營范圍：全國各地　

深圳市卓力達電子有限公司，是一家專業從事蝕刻金屬元件的廠家，采用先進的金屬碼盤腐蝕加工工藝，金屬碼盤腐蝕加工是通過光化學反應和化學腐蝕來加工金屬元件的一種工藝。該工藝首先要將加工的圖形通過CAD/CAM制成正反掩膜板菲林，然后將菲林圖形通過光化學反應復制到金屬材料的正反兩面，在金屬材料的正反兩面形成被保護的金屬零件圖形，再通過化學腐蝕的方法，把未被保護的地方腐蝕掉就生產出了金屬零件。

金屬碼盤腐蝕加工測量角位移的數字編碼器。具有分辨能力強、測量精度高和工作可靠等優點，是測量軸轉角位置的一種最常用的位移傳感器。

碼盤分為絕對式編碼器和增量編碼器兩種，前者能直接給出與角位置相對應的數字碼；后者利用計算系統將旋轉碼盤產生的脈沖增量針對某個基準數進行加減以求得角位移。
