VCM馬達彈片
| 產品簡介： | VCM馬達彈片主要用于高端電子、手機、平板電腦的攝像頭組件 |
- 咨詢熱線：0755-27088797 yuch@zldsmt.com 13620203959
產品詳細描述
|
產品工藝流程介紹:
|
|
原材料除油處理 → 水洗 → 貼干膜(或滾涂) → 曝光 → 顯影 → 圖文轉移效果自檢 →
干燥 → 修版 → 修版效果自檢 → 蝕刻 → 退膜 → 品質檢驗 → 包裝
|
|
產品介紹
|
|
|
產品名稱:
|
|
|
材料材質:
|
MX215
|
|
材料厚度(公制):
|
0.03mm，0.04mm
|
|
產品用途:
|
VCM馬達彈片 主要用于高端電子、手機、平板電腦的攝像頭組件
|
|
產品特點:
|
無毛剌，無缺口，精度要求高，圓弧度好
|
|
產品價格:
|
以材料材質、厚度、精度要求、量產數量綜合核定
|
|
蝕刻加工能力:
|
可批量生產，每天生產高達200平方米
|
|
樣品提供:
|
付費打樣，量大可申請免費樣品
|
|
批量生產時間:
|
正常一星期內
|
|
產品檢測:
|
二次元、影像儀
|
| 聯系電話： | 0755-29914202 / 13620203959 |
|
產品蝕刻特點
|
|
|
一、低開模費,可以按設計人員的設計要求進行任意更改，成本低
|
|
|
二、能實現VCM馬達彈片的半刻，增加公司LOGO，實現品牌化生
|
|
|
三、極高的精密度,最高可達+/-0.001mm的精度，滿足不同產品的組裝要求
|
|
|
四、復雜外形產品同樣可以蝕刻，無需額外增加成本
|
|
|
五、沒有毛刺，壓點，產品不變形,不改變材料性質，不影響產品的功能
|
|
|
六、厚薄材料都可以一樣加工，滿足不同VCM馬達彈片裝配組件的要求
|
|
|
七、幾乎所有金屬都能被蝕刻，對各種圖案設計無限制
|
|
|
八、制造各類機械加工所無法完成的金屬部件
|
|
VCM(Voice Coil Motor)：中文名稱為音圈馬達，亦稱音圈電機，直線對焦馬達因與喇叭的工作原理類似，馬達由定子和動子兩部分組成。其中定子由永磁體和軟磁材組成，兩者間留有的間隙形成磁場；動子部分由鏡頭載體和線圈組成，置于永磁體和軟磁體之間的間隙內。當線圈通以直流電流時，定子在磁場內產生前進的動力；動子兩頭的彈簧片對此推力起到平衡和穩定的作用。由于動子停留的位置和電流的大小呈線性關系，從而達到帶動鏡頭實現對焦的目的。其主要原理是在一個永久磁場內，通過改變馬達內線圈的直流電流大小，來控制VCM馬達彈片的拉伸位置，從而帶動透鏡上下運動而達成透鏡聚焦的功能。

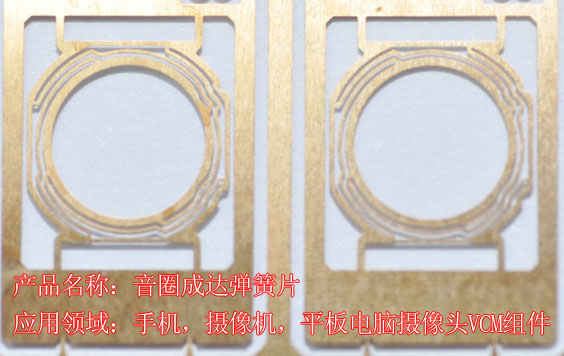

1、卓力達生產的產品精度高，主要應用于手機攝像頭自動對焦馬達，自動對焦與光學變焦的原理不同，光學變焦是通過移動鏡頭內部鏡片來改變焦點的位置，改變鏡頭焦距的長短，并改變鏡頭的視角大小，從而實現影像的放大與縮小。存在的技術難題一是采用的材料高鎳含錫銅合金，是含Ag、Pt、Au、Ni、Cu等貴金屬的五元合金，投產費用以及原材料價位高，二是加工精度高，VCM馬達彈片彈絲的尺寸公差越小，國內對彈絲的尺寸公差要求控制在±0.01mm,我公司已能做到±0.005mm。技術需求預期目標目前VCM整個行業國內技術比較落后，國內只是進行組裝，關鍵零部都是從國內外進口，組裝廠也是日資企業，就VCM馬達彈片而言，我公司此項目建成，已填補國內此行業的空白，主要是精度要求太高，材料厚度0.03mm,0.04mm,一般彈絲寬度為0.075mm±0.008mm且不能有變形。
.jpg)

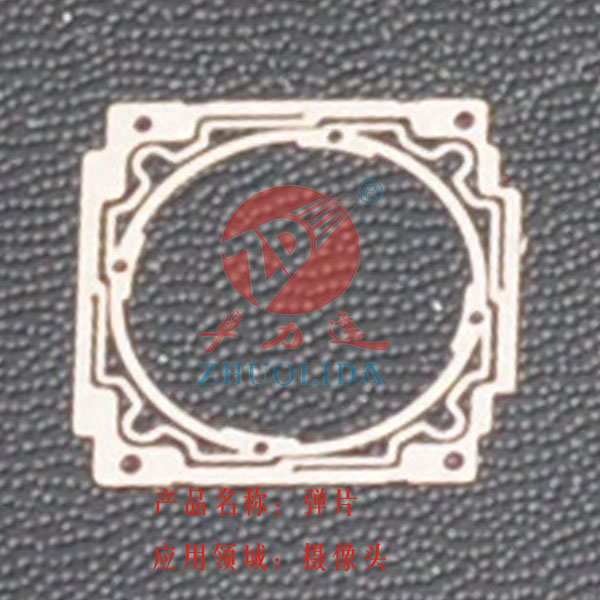

2、使用材料：我們一般使用0.03mm,0.04mm厚度的材料進行蝕刻加工,平整。一般使用在一些高精密產品上，是高端精密蝕刻的主要方向。一般經常使用在一些光學透光片，柵格網片，高清攝像頭等產品上。平整均勻無毛剌，平面度保持在0.02以下是的特點之一。
3、貨期：針對產品，卓力達配備VCM馬達彈片樣品制作小組，在2-3個工作日內完，我司以強大的技術力量（高級研發工程師8人，工程師16人，技術員20人）和先進的生產設備（進口蝕刻機）來保證準時的交貨期限。
.jpg)
4、交貨方式：一般依客戶要求進行或以紙箱加隔紙板以及墊紙板的方式進行，做到安全，簡潔，環保，24小時不間斷發貨（配備貨車5臺），如需快遞可在48小時內到達，于我司合作的快遞公司順豐快遞。
5、售后服務：客戶對我司VCM馬達彈片提出質量異議，公司會在接到客戶提出異議后12小時內作出處理意見，若需現場解決，將會派出專業技術人員及品質人員，并做到質量問題不解決服務人員不撤離，對每次客戶反饋的蝕刻產品質量問題及處理結果我司將予以存檔。所有的產品在出貨前均會經過生產巡檢、品質檢測、發貨抽檢相關人員的三次質檢，確保發貨到您手里的產品是合格產品。
.jpg)
